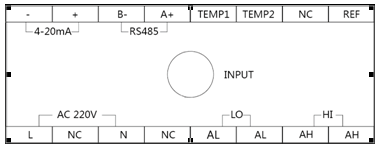

1、PHG6103工業酸度計接線圖

2、PHG6103工業酸度計端口定義

l       INPUT：電極測量端

l       REF：電極參比端

l       NC：未定義

l       TEMP2：溫度補償端2

l       TEMP1：溫度補償端1

l       RS485(A+)：RS485通訊接口A+

l       RS485(B-)：RS485通訊接口B-

l       4-20mA(+)：4-20mA輸出端+

l       4-20mA(-)：4-20mA輸出端-

l       AC220V(L)或（DC24V）：AC220V火線或（DC24V負極特殊型號）

l       NC：未定義

l       AC220V(N)或（DC24V）：AC220V火線或（DC24V正極特殊型號）

l       NC：未定義

l       LO(AL):低報警

l       HI(AH):高報警
